基板分割机器人
操作简单，降低不良品
●双重检测功能，降低不良率
机器手臂的位置偏移，切割扭力过大，切割钻头得精度检知机能。二重检知的监视机能。这样的双重检测功能可防止故障的发生，大幅提高制品的精度，保证不良率降到最小
●操作简单
简单教导方式，就是新手也可依照教导画面，一步一步输入数值，任何人都可设定使用的友好的人机对话式操作系统
●3机种
同时搭配3种作业范围之机种JR2203NERT,JR2303NERT,和JR2403NERT
●包装

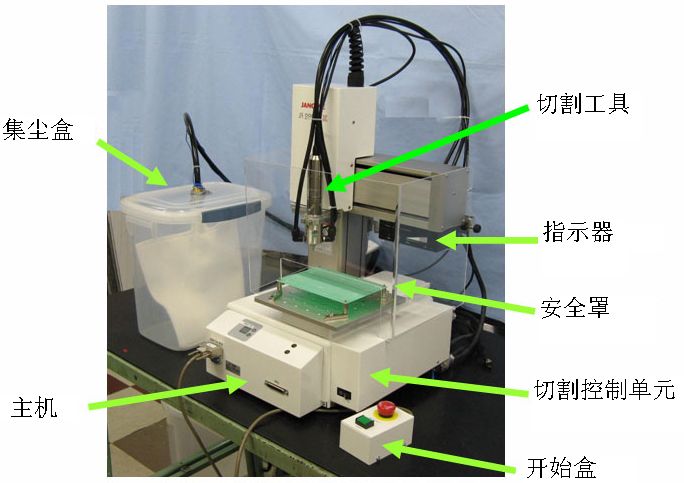

机器手臂本体，电动切割工具，专用软件，集尘器。可整套销售也可分开销售
规格
| JR2203NERT | JR2303NERT | JR2403NERT | ||
| 动作范围 | X,Y轴 | 200*200mm | 300*300mm | 400*400mm |
| Z轴 | 50mm | 100mm | ||
| 分割可能范围 | X,Y轴 | 200*195mm | 300*320mm | 400*400mm |
| Z轴 | 45mm | 95mm | ||
| 尺寸：宽*长*高（不含突起部） | 350*436*615mm | 580*580*650mm | 646*641*650mm | |
| 重量kg | 26 | 39 | 47 | |
| 位置教导方式 | 远程教导JOG/数值输入MDI | |||
| 对应基板材料 | 玻璃环氧胶板，纸酚板等（最大板厚1.6mm) | |||
| 切割轨迹精度 | 0.2mm | |||
| 刀具直径0.8mm,切割速度10mm/s,基板厚1.6mm时 | ||||
| 外部串行接口 | RS422 1ch(教导器专用） | |||
| RS232C 1ch(PC专用 COM1) | ||||
| RS232C 2ch(外部机器接口COM2，COM3)可选 | ||||
| 外部输入输出接口 | I/O-SYS 16个输入接点，16个输出接点 | |||
| I/0-18个输入接点，8个输出接点（其中4个带继电器）可选 | ||||
| 电源 | 交流90-132V/180-250V(单相） | |||
| 消耗电力 | 340W | |||
| 真空 | 喷射方式 | |||
| 空压 | 0.5mpa（5kgmf/c㎡) | |||
| 空气消费量 | 200nl/min以上 | |||
| 工具规格 | 直流无刷电机，刀具直径为0.8mm，夹头式 | |||
| 附属品 | 说明书软件（本体已安装），集尘器 | |||
| 刀具（消耗品），备用的真空喷嘴 | ||||
 |
 |
 |
|
| JR2203NERT 可动作范围 X軸・Y軸・Z軸200×195×45(mm) |
JR2303NERT 可动作范围 X軸・Y軸・Z軸300×320×95(mm |
JR2403NERT 可动作范围 X軸・Y軸・Z軸400×400×95(mm) |
JR2503NERT 可动作范围 X軸・Y軸・Z軸510×510×95(mm |
