焊锡机器人

汽车电子

近年来，模块化迅速发展。车辆需求的电子元件的安全性和可靠性高，焊锡质量控制必须是最高水平。通过使用非接触式激光焊锡技术可以实现高质量，高生产率。

智能手机

对于智能手机和蜂窝手机，基板越来越密集，更薄更轻的设计要求。激光焊锡非常适合复杂的应用，常应用于这一领域

LED端子

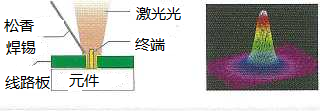

激光焊接是构建各种LED发光器的终端链接和局部加热元件的理想解决方案，借助诸如使用发散激光束同时照射两个单独点的技术，激光焊接提供了扩展的可能性

激光焊锡

接触式烙铁头焊锡

适合非常精细部件

使在狭窄复杂空间焊锡可行

适合大热容量组件

焊锡是温度调节简单

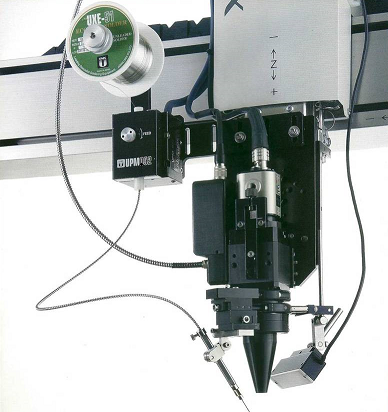

激光振荡器通过光纤传输的激光被激光头缩短为恰当大小和所选指定区域。同轴CCD相机是激光头标配，和诸多其他特性来提高可制造型

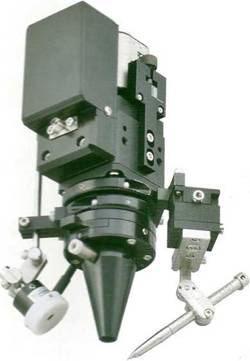

激光头内部结构

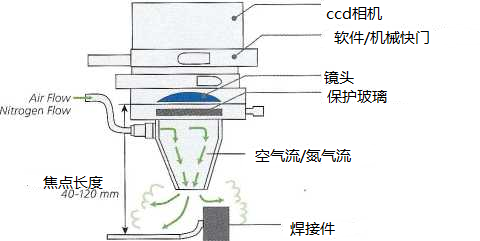

激光头区域内部结构周围被空气喷射保护，防止助焊剂烟雾污染光学。

为结构紧凑，CCD相机设置在激光光学组件同轴。

4级激光安全特性

软件/机械快门

阻塞烟，形成稳定的光聚合

滑动保护玻璃

激光照射位置和收尾工作容易确认

标配同轴CCD

 激光头的激光发射是独立的。可以通过软件系统的外部信号控制，也可以通过控制器上的开关来直接控制机械快门

玻璃防止助焊剂烟雾进入头，会对激光聚光透镜产生不利影响。因为是滑动结构，可一步插入和移动，易于维护

 同轴相机监控确认焊锡位置，快速调整其为激光接触位置

63组曲线模式程序

曲线模式

8个能量功率标准容易设立

能量功率

可选择激光照射位置标记

照射位置标记

送锡装置

该装置可以精确提供锡量到连接处。

内部装备了焊锡编码器，可准确检

测到任何送锡问题

焊锡控制器

可精细控制速度和时间

给出小至0.1mm的增量

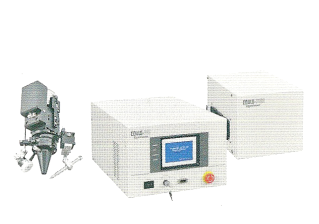

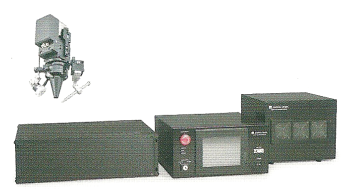

激光头

激光控制器

激光振荡器

焊锡控制器

+

送锡装置

安全罩

+

底座

激光头

激光控制器

激光振荡器

焊锡控制器

送锡装置

安全罩

+

底座

在激光焊锡里，锡量是至关重要的环节。

高精度送锡和控制模块管理稳定的送锡量

我们提供托盘系统设计和其他基板支架，确保焊锡前后的产线有效传送（传送带，分度工作台等）

LED光

照明设备监控程序教学和简化图像处理

为您的工作环境选择最好的形状（可提供点，环形，条形光）

影像位置校正（视觉传感器）

检测锡量供应和激光照射位置，并自动校正XY轴方向滑动的工作操作。图像处理也能检测简单的次品。

该选配件仅限完全选用JAPAN UNIX品牌的整合系统

简易AOI功能

视觉传感器支持识别和判断焊锡后的不良品。

简单的判断功能，随工种的变化，也许不能识别。JAPAN UNIX可以为客户测试该标的物是否可以被识别

该选配件仅限完全选用JAPAN UNIX品牌的整合系统

高温计

传感器在焊锡同时捕捉温度数据。在UNXI全整合系统中，温度数据曲线表可保存，测量值也可以CSV格式输出。

高温计的温度较容易受表面环境影响，因此仅作为参考数据，而不是可追踪的温度测量

 功率计

测量和调节激光输出，对保持焊锡质量稳定至关重要。

高度校正

Z轴传感器校正不规则高度和定向锡量位置。

破锡送锡装置（CCF）

 CCF送锡同时切槽，彻底防止锡爆。

两个刀片稳定回转，防止滑移

精密送锡装置

创新的送锡器能送0.15的微细锡线，最大到1.2

是激光焊锡的完美组合。内有编码器检测堵塞，

用完

精密针头

微细锡线时，控制微细量是必须的，该针头适合精密送锡器

锁定机构

锁定机构固定送锡位置的，有一个带刻度的

角度块防止操作和偏移。维修后重置该位置也很方便

气帘

为了保证激光焊接过程中的合格率，维持・管理激光的输出功率至关重要。
有了气帘，就可以控制锡膏飞溅，大幅减少管理工量、保持稳定的输出功率

焊锡供应位置确认

调整焊锡丝供应磁针的位置

在进行细微焊接工作时，微小的误差会对焊接的合格率造成巨大影响。
本选择是为了调整焊锡供应量的误差。
保持超精細工作中的高精度焊锡供应，对保证产品合格率作出了贡献。

氮气发生器

无需电源，在工作区域周围产生氮气环境，改善

无铅焊锡的可焊性。通过抑制氧化，氮气应用可

改善焊锡湿润性，流动性。还能保护激光光学

U型锁

安装锡线到卷轴上的一个锁扣。

移动或更换新锡线是只需要一个

动作

ULD-746

ULD-775

激光功率（额定）

30W-45W

75W

波长

激光点直径 (mm)

Φ0.4-, Φ0.6- (选配最低可做到Φ0.2)

Φ0.4-, Φ0.6-

激光焦点距离 (mm)

标准 60/ 30, 40, 80, 100 or 120 根据选项可选择

激光脉冲数

63

112

软件操作快门 ※1

光纤长

3m ※2

激光定位方式

用CCD相机同轴观测

冷却方式

环境温度: 10-40°C 湿度: 80%以下(不凝结)

电源 (电压)

单相220V±10% 50/60Hz

1200VA

最大 1500VA (驱动) + 15VA （控制器)

驱动

---

430(W)x132(H)x332(D) mm

控制器

331 (W)x201 (H)x465(D) mm

300(W)x150(H)x310(D) mm

233(W)x210(H)x340(D) mm

270(W)x160(H)x300(D) mm

---

11.0kg

17.5kg

6.5kg

9 kg

9.6kg

0.7kg

0.7kg

安全标准 Y

IEN class 4 label

UNIX-412L-5PH1

激光焊锡模块
+ 3轴台式焊锡机器人(UNIX-412G) + 送锡装置 (UPM-052)

UNIX-412L-5PH2

激光焊锡模块
+ 3轴台式焊锡机器人(UNIX-412G) +送锡装置 (UPM-055)

UNIX-413L-5PH1

激光焊锡模块
+ 3轴台式焊锡机器人(UNIX-413G) + 送锡装置(UPM-052)

UNIX-413L-5PH2

激光焊锡模块
+ 3轴台式焊锡机器人(UNIX-413G) + 送锡装置(UPM-055)

多轴激光焊锡机器人

UNIX-700HL

激光焊锡模块+ SCARA焊锡机器人(UNIX-700H)

ULD-746-30-02

A波长 30W 光纤 Φ0.2

ULD-746-30-04

ULD-746-30-06

ULD-746-45-04

ULD-746-45-06

ULD-746S-30-02

B波长 30W 光纤 Φ0.2

ULD-746S-30-04

B波长 30W 光纤 Φ0.4

ULD-746S-30-06

B波长 30W 光纤 Φ0.6

ULD-746S-45-04

B波长 45W 光纤 Φ0.4

ULD-746S-45-06

B波长 45W 光纤 Φ0.6

ULD-775-75-04

A波长 75W 光纤 Φ0.4

ULD-775-75-06

A波长 75W 光纤 Φ0.6

ULD-775S-75-04

B波长 75W 光纤 Φ0.4

ULD-775S-75-06

B波长 75W 光纤 Φ0.6

ULD-FB-02

光纤Φ0.2 (客户可替换) A & B波长都有, 长度 3m

ULD-FB-04

光纤Φ0.4 (客户可替换) A & B波长都有, 长度 3m

ULD-FB-06

光纤Φ0.6 (客户可替换) A & B波长都有, 长度 3m

ULD-PG-SET-A

A wavelength protective glass (with drop prevention holder)

ULDS-PG-SET-B

B wavelength protective glass (with drop prevention holder)

ULD-PG

A wavelength protective glass (without drop prevention holder)

ULDS-PG

B wavelength protective glass (without drop prevention holder)

ULD-HLD-SET

Drop prevention holder only

ULD-STR

产品图片

Set Contents (Available for individual purchase)

点状（标准)

LED lighting set

ULD-LED

LED光 (ULD-LED-L)/LED 控制 (ULD-LED-C)

 条状（定制）                                       环状（定制）

ULD-EP

用于波长 A

ULDS-EP

用于波长 B

ULD-PM-30S

用于30W 激光二极管

ULD-PM-50S

用于45W 激光二极管

USC-881

USC-881S

Solder King V

USC-881

综合触摸屏

USC-881 S

独立触摸板※2

温度控制(UHC-005)AC100V

加热器HN-S30-**

加热器夹钳HN-CLP

加热器电缆QN-MP4B

UNX-200

集中氮气, 最大 99.9%, 2L/min

干空气 0.7MPa

无需电源

精密送锡装置 (Φ0.15-0.6mm)

UPM-052

With U lock
锡线直径规格: (Φ0.15/0.2/0.3/0.4/0.5/0.6/0.8mm *1
(购买后直径不能更换.)

精密送锡装置(Φ0.5-1.2)

UPM-055

With U lock
Solder wire diameter specs: Φ0.5/0.6/0.8/l .0/1.2

精密送锡装置（破锡型）(Φ0.5-1.2)

UPM-055CC

With U lock
Solder wire diameter specs: Φ0.5*2 /0.6/0.8/1.0/1.2

名称

UPM-052

UPM-052-INZ**

**=线径 规格：Φ0.15=015 (Φ0.15/0.2/0.3/0.4/0.5/(0.6/0.8
(购买后直径不能更换.)

UPM-052-CNZ**

UPM-052-ONZ**

UPM-055

input nozzle

UPM-OHRF-INZ**

**=线径 规格：Φ0.5=05 Φ0.5/0.6/0.8/1.0/1.2

Gcnter nozzle

UPM-055RF-CNZ**

Output 门ozzle

UPM-055RF-ONZ**

UPM-055CC (破锡型)

Clean Cut roller unit

UPM-055CC-RU**

**=**=线径 规格：Φ0.6=06 (0**=线径 规格：Φ0.5/0.6/0.8/1.0/1.2

Input nozzle

UPM-055CC-INZ**

G6nt€「nozzlo

UPM-055CC-CNZ**

Output nozzle

UPM-055CC-ONZ**

产品图片

线径

针头※1

针头套

管*6

管长

Φ1.2

ND-15GP

CL-B-3

PT12-***

***=030...300mm ***=040...400mm ***=050...500mm ***=070...700mm ***=100...1000mm

Φ1.0

ND-16GP

CL-B-2

PT10-***

Φ0.8

ND-17GP

PT08-***

Φ0.6

ND-18GP

PT06-***

Φ0.5

ND-19GP

PT05-***

Φ0.4

ND-20GP

PT04-***

Φ0.4

HND-0.5

NA04

CL-D-2

ST04-***

*****=

15022...150mm

*****=

20022...200mm

Φ0.3

HND-0.4

NA03

CL-D-1

ST03-***

Φ0.2

HND-0.3

NA02

ST02-***

ΦO.15

HND-0.2

NA01

ST015-***

产品图片

精密针头

Φ0.8

SND-10

CL-B-2

PT08-***

***=030...300mm ***=040...400mm ***=050...500mm ***=070.. 700mm ***=100.. 1000mm

Φ0.6

SND-08

PT06-***

ΦO.5

SND-07

PT05-***

锡线预热 (〇 -yes)

LOL00-9020-XY

20°

LOL00-9020H-XY

〇

LOL00-9025-XY

25°

LOL00-9025H-XY

〇

LOL00-9030-XY

30°

LOL00-9030H-XY

〇

LOL00-9035-XY

35°

LOL00-9035H-XY

〇

LOL00-9040-XY

40°

LOL00-9040H-XY

〇

LOL00-9045-XY

45°

LOL00-9045H-XY

0

LOL00-9050-XY

50°

LOL00-9050H-XY

〇
