氮气产生装置概要

概要

因采用分离膜的方式，只需接通压缩空气便可以得到高浓度 (99.9 ～ 95%) 的氮气。并且可以通过调整氮气流出口的流量和供给空气的压力在 95 ～ 99.9% 范围内进行氮气浓度的调节。

在大气中的氮气含量为 78% 。动物呼吸·物质燃烧所需的氧气含量为 21% 。同能引起物质氧化的被称为活性气体的氧气相对比 , 氮气是一种不活性的难于和其他物质化合的气体。所以在氮气环境下可以抑制物质的氧化。

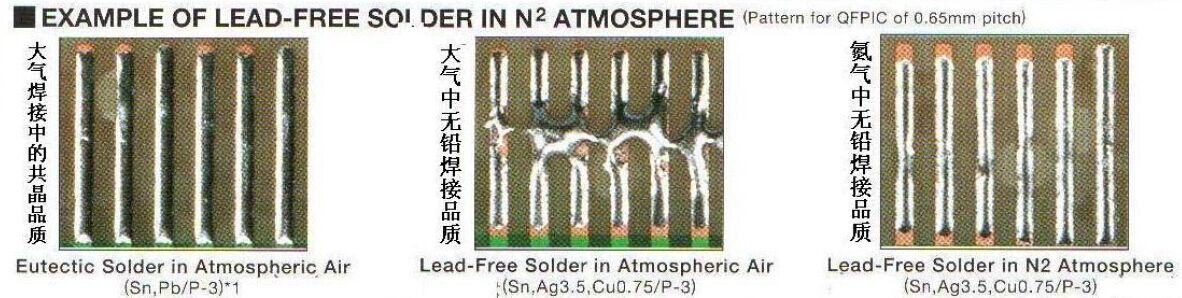

在 氮气环境下的无铅焊锡实际案例

( 间距为 0.65mm 的 QFPIC 用铜泊 )

※ 1 QFPIC 用铜箔 ( 间距 0.65mm) ，用焊锡机器人 (LS-5TPS III ) 进行焊锡，设定可以进行良好焊锡的条件并以之为标准。

UNIX系列提供轻松舒适的氮气作业环境。提高作业效率及品质，增长烙铁头寿命，是无铅焊锡时代的领航者

●轻便，低价格
比传统设备轻便，低价。任何地方都可设置，不占空间
●无需电源
只需接压缩空气，即可使用。（4-7kg/c㎡)
●操作简单
只需操作调整钮，即可控制氮气浓度，流量●连续运转
不适用氮气瓶，所以无需换氮气瓶或确认残余量。可以连续24小时运转作业
●无需保养
无电气驱动装置，故无需保养
●无噪音，灰尘
无驱动装置，故运转时无噪音及灰尘发生

氮气状态下焊锡的效果

• 焊锡不良的减少
  假焊、扩散不够的减少
  短路、脱锡、锡尖等的减少
  锡球、助焊剂飞散的减少
  导线的脆化、冷焊的减少
  助焊剂残留量的减少
  过度加热引起的光泽度不够的减少

• 作业性的提高
  扩散率的提高
  烙铁头清洗次数的减少
  优化设计减少占用空间

• 品质的提高
  没有产生氧化膜的焊锡
  焊点高度的安定性
  助焊剂残留量的减少
  通孔部分的扩散效果提高
  碳化物的减少
  氟化物的减少
  即使是无铅焊锡也能充分保证优良的焊锡品质

• 成本降低
  焊锡接触时间的缩短
  烙铁头寿命的延长

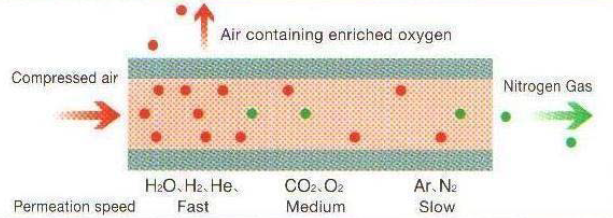

  分离方式的原理

压缩空气内微粒渗入气体分离膜而分离。照此原则分离氮气和富氧。

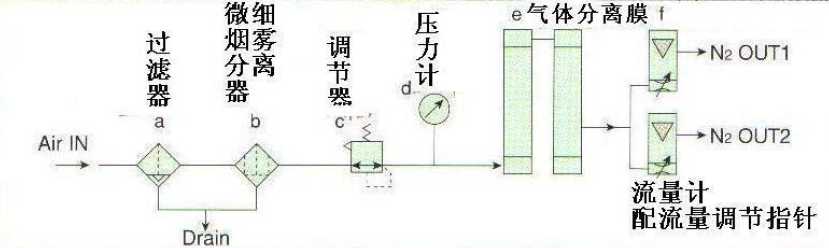

 产生器的 FLOW SHEET (UNX-200)

氮气用流量计（UNX-001）
●用途
工厂内已经有使用氮气槽，氮气瓶。无需使用氮气产生器时，加装流量计。测试，实验时，要记录氮气的流量资料时，加装流量计
●使用方法
双加热器（HN-W100)，UNICON-107等，在氮气作业环境中实施焊接时，在供给氮气装置与烙铁中间连接流量计，作为调整氮气的压力和流量


*内藏与UNX-200相同的流量计，压力计，压力调整器

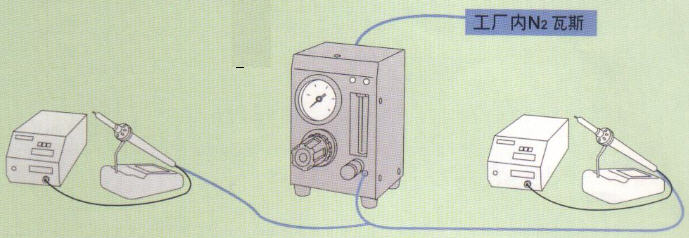

*UNX-001和UNICON-107F在使用工厂内氮气时的组合。(UNICON-107导入氮气时，请使用本产品）
